Extremitate Dreaptă Hidraulică Serie Franceză Gaz – NF

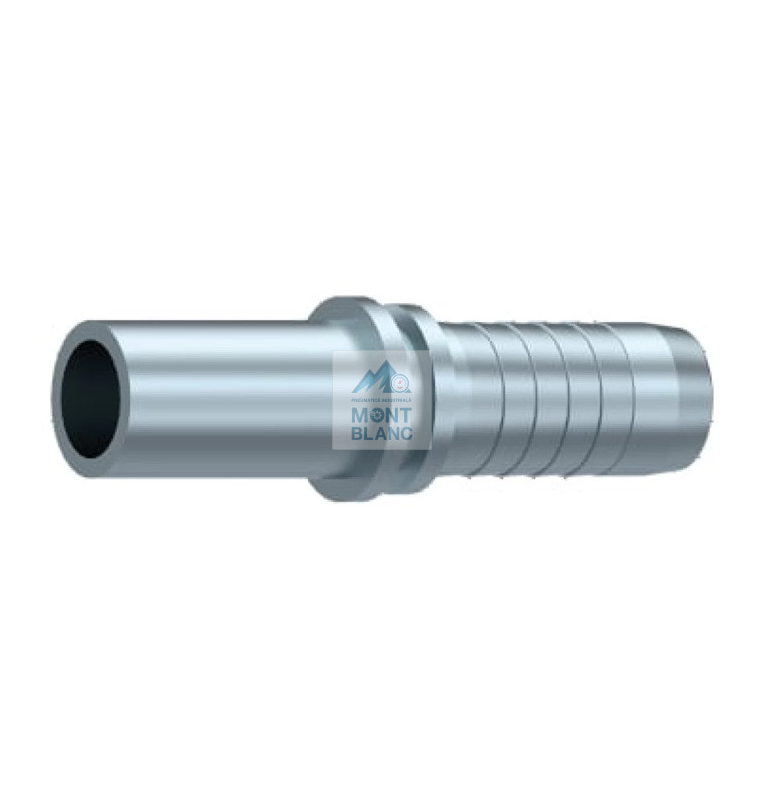

Extremitate dreaptă hidraulică serie franceză gaz (NF), conform standardului francez NF (Norme Française). Fabricată din oțel carbon forjat, galvanizat anticoroziv. Disponibilă în 9 variante – mărimi 4 până la 16, tuburi de la Ø13,25 la Ø33,5 mm. Reprezintă capătul drept (țeavă liberă, fără filet) care se sertizează pe furtunul hidraulic și se conectează ulterior cu o piuliță și inel de etanșare la sistemele franceze gaz. Folosită în instalațiile hidraulice pe echipamente de origine franceză cu racorduri serie NF.
Extremitate Dreaptă Hidraulică Serie Franceză Gaz – NF Standard
Extremitatea dreaptă hidraulică serie franceză gaz este un racord de tip capăt liber (țeavă dreaptă fără filet), conform standardului francez NF (Norme Française). Se sertizează pe furtunul hidraulic și formează capătul drept al asamblării, urmând să fie conectat la sistemul francez gaz prin intermediul unei piulițe și a unui inel de etanșare.
Seria franceză gaz folosește dimensiuni de tub specifice (Ø13,25, Ø16,75, Ø21,25, Ø26,75, Ø33,5 mm) care diferă de standardul DIN german. Este o componentă de bază în asamblarea furtunurilor hidraulice pe echipamente de origine franceză.
Caracteristici tehnice
- Tip racord: Extremitate Dreaptă Serie Franceză Gaz
- Standard: NF (Norme Française) – serie franceză gaz
- Tip capăt: drept, liber (țeavă fără filet)
- Material: oțel carbon forjat
- Suprafață: galvanizat anticoroziv
- Montaj: prin sertizare pe furtun hidraulic
- Asociere: cu piuliță și inel de etanșare serie franceză
Tabel dimensiuni – toate variantele disponibile
| Mărime | Ø tub inch | Ø tub mm | Ø tub francez | ØD (mm) | Ød (mm) | H (mm) | L (mm) | M (mm) |
|---|---|---|---|---|---|---|---|---|
| 4 | 1/4" | 6 | 13,25 | 13,25 | 4 | 28,7 | 56 | 22 |
| 5 | 5/16" | 8 | 13,25 | 13,25 | 5,5 | 29,5 | 58 | 22 |
| 6 | 3/8" | 10 | 13,25 | 13,25 | 7 | 29,5 | 58 | 22 |
| 6 | 3/8" | 10 | 16,75 | 16,75 | 7 | 31,5 | 60 | 24 |
| 8 | 1/2" | 13 | 16,75 | 16,75 | 10 | 32,5 | 62,5 | 24 |
| 8 | 1/2" | 13 | 21,25 | 21,25 | 10 | 34,5 | 64,5 | 26 |
| 10 | 5/8" | 16 | 21,25 | 21,25 | 12,5 | 34,5 | 67,5 | 26 |
| 12 | 3/4" | 19 | 26,75 | 26,75 | 15,5 | 36 | 75,5 | 26 |
| 16 | 1" | 25 | 33,50 | 33,50 | 20 | 38 | 90 | 27 |
Legendă: ØD = diametru exterior țeavă | Ød = diametru interior canal | H = înălțime | L = lungime totală | M = lungime țeavă liberă
Serie franceză (NF) vs serie DIN germană
- Serie franceză (NF) – dimensiuni de tub specifice (13,25 / 16,75 / 21,25 / 26,75 / 33,5 mm)
- Serie DIN germană – dimensiuni diferite (6L, 8L, 10L... / 8S, 10S...)
- Cele două serii nu sunt compatibile – diametrele de tub diferă
- Verificați originea echipamentului (francez vs german) înainte de comandă
Utilizare în hidraulică
- Capăt drept liber pentru asamblarea furtunurilor hidraulice serie franceză
- Se cuplează la sistemul francez gaz prin piuliță și inel de etanșare
- Echipamente hidraulice de origine franceză cu racorduri NF
- Instalații hidraulice care respectă norma franceză gaz
- Confecționare tronsoane de furtun hidraulic la lungimi personalizate
De ce să alegi această extremitate hidraulică?
- Capăt drept neutru – flexibilitate maximă la asamblare
- Serie franceză NF – compatibilitate cu echipamentele franceze
- Oțel carbon forjat, galvanizat anticoroziv
- Gamă completă mărimi 4–16, permanentă în stoc
- Livrare rapidă în toată România
EXT-FRN-FD-05-1325
Tabel produse
Dacă nu găsiți un produs în tabelul de mai jos, este posibil ca acesta să facă parte din gama noastră, fără a fi afișat pe site.
Informații: [email protected] Tel:+4.0232.230.200
Caută in lista de produse |
|
|---|---|
| Marime: | 4 5 6 8 10 12 16 |
| Marime tub: | 13.25 16.75 21.25 26.75 33.5 |
| Cod produs | Marime | Marime tub | Cantitate minimă | Cantitate (0) | Preț | Reduceri de volum | # |
|---|---|---|---|---|---|---|---|
