• Extremitate Dreaptă Hidraulică Serie Grea – BES DIN 2353

Extremitate Dreaptă Hidraulică Serie Grea – BES DIN 2353

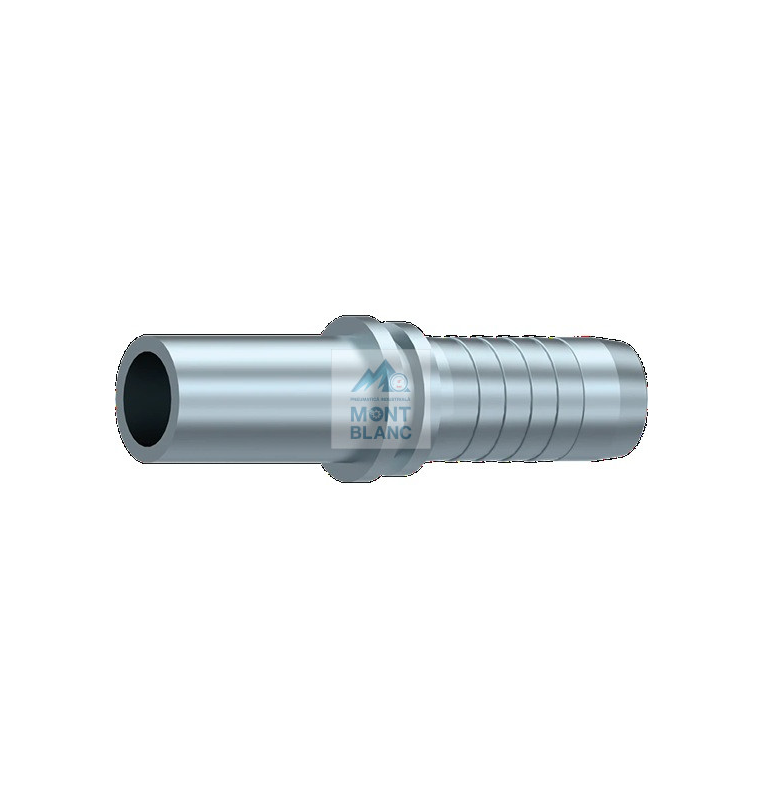

Extremitate dreaptă hidraulică serie grea (BES), conform standardului DIN 2353. Fabricată din oțel carbon forjat, galvanizat anticoroziv. Disponibilă în 12 variante – mărimi 4 până la 20, tuburi de la 8S la 38S. Reprezintă capătul drept (țeavă liberă, fără filet) care se sertizează pe furtunul hidraulic și se conectează ulterior cu o piuliță DKO și inel de etanșare la sistemele DIN 24°. Seria grea (S) cu pereți groși este destinată sistemelor hidraulice de înaltă presiune, pe utilaje grele de construcții și instalații industriale solicitante.

EXT-BES-FD-04-8S
Marime: 4
Marime tub: 8S
Livrare la termen
2,57 €
Cu TVA

Extremitate Dreaptă Hidraulică Serie Grea – BES (DIN 2353)

Extremitatea dreaptă hidraulică serie grea (BES) este un racord de tip capăt liber (țeavă dreaptă fără filet), conform standardului DIN 2353. Se sertizează pe furtunul hidraulic și formează capătul drept al asamblării, urmând să fie conectat la sistemul DIN 24° prin intermediul unei piulițe DKO și a unui inel de etanșare (sau O-ring).

Seria S (Heavy / Grea) are pereți mai groși și rezistență structurală sporită față de seria L (Light), fiind destinată sistemelor hidraulice cu presiuni de lucru ridicate și solicitări mecanice intense. Este o componentă de bază în asamblarea furtunurilor hidraulice de înaltă presiune.

Caracteristici tehnice

  • Tip racord: Extremitate Dreaptă Serie Grea – BES
  • Standard: DIN 2353
  • Tip capăt: drept, liber (țeavă fără filet)
  • Serie: S (Heavy / Grea) – presiuni ridicate
  • Material: oțel carbon forjat
  • Suprafață: galvanizat anticoroziv
  • Montaj: prin sertizare pe furtun hidraulic
  • Asociere: cu piuliță DKO și inel de etanșare serie S

Tabel dimensiuni – toate variantele disponibile

Mărime Ø tub inch Ø tub mm Tub DIN ØD (mm) Ød (mm) H (mm) L (mm) M (mm)
4 1/4" 6 8 S 8 4 28,7 56 22
4 1/4" 6 10 S 10 4 32,7 60 26
5 5/16" 8 12 S 12 5,5 34 62,5 26
6 3/8" 10 14 S 14 7 37 65,5 29
8 1/2" 13 14 S 14 10 38 68 29
8 1/2" 13 16 S 16 10 39 69 30
10 5/8" 16 20 S 20 12,5 45 78 36
12 3/4" 19 20 S 20 15,5 46,5 85,5 36
12 3/4" 19 25 S 25 15,5 50,5 89,5 40
16 1" 25 25 S 25 20 51 103,5 40
16 1" 25 30 S 30 20 55 107,5 44
20 1 1/4" 32 38 S 38 26 61,5 121,5 50

Legendă: ØD = diametru exterior țeavă | Ød = diametru interior canal | H = înălțime | L = lungime totală | M = lungime țeavă liberă

Utilizare în hidraulică

  • Capăt drept liber pentru asamblarea furtunurilor hidraulice DIN 2353 serie grea
  • Se cuplează la sistemul DIN 24° prin piuliță DKO și inel de etanșare
  • Sisteme hidraulice de înaltă presiune pe utilaje grele de construcții
  • Instalații hidraulice industriale solicitante conform DIN 2353 serie grea
  • Confecționare tronsoane de furtun hidraulic la lungimi personalizate

Serie S (Grea) vs Serie L (Ușoară)

  • Serie S (Grea) – pereți mai groși, presiuni ridicate (ex: 12S, 20S)
  • Serie L (Ușoară) – pereți mai subțiri, presiuni moderate (ex: 12L, 22L)
  • Seria S suportă presiuni de lucru semnificativ mai mari decât seria L
  • BES (serie S) se asociază cu piulițe și inele de etanșare serie S

De ce să alegi această extremitate hidraulică?

  • Capăt drept neutru – flexibilitate maximă la asamblare
  • Serie S – pereți groși, rezistent la presiuni ridicate
  • Oțel carbon forjat, galvanizat anticoroziv
  • Conform DIN 2353 – compatibilitate universală cu sistemele DIN 24° serie grea
  • Gamă completă mărimi 4–20, permanentă în stoc
  • Livrare rapidă în toată România
    Dimensiune Extremitate Dreaptă Hidraulică Serie Grea – BES DIN 2353
EXT-BES-FD-04-8S

Tabel produse
Dacă nu găsiți un produs în tabelul de mai jos, este posibil ca acesta să facă parte din gama noastră, fără a fi afișat pe site.

Informații: [email protected] Tel:+4.0232.230.200

Caută in lista de produse
Marime: 4 5 6 8 10 12 16 20
Marime tub: 8S 10S 12S 14S 16S 20S 25S 30S 38S
Cod produs Marime Marime tub Cantitate minimă Cantitate (0) Preț Reduceri de volum #
EXT-BES-FD-04-8S 4 8S 1 Produs la comanda 2,57 € tva inclus not available
add_circle Adaugă in coș
EXT-BES-FD-04-10S 4 10S 1 Produs la comanda 2,59 € tva inclus not available
add_circle Adaugă in coș
EXT-BES-FD-05-12S 5 12S 1 Produs la comanda 3,56 € tva inclus not available
add_circle Adaugă in coș
EXT-BES-FD-06-14S 6 14S 1 Produs la comanda 4,49 € tva inclus not available
add_circle Adaugă in coș
EXT-BES-FD-08-14S 8 14S 1 Produs la comanda 5,88 € tva inclus not available
add_circle Adaugă in coș
EXT-BES-FD-08-16S 8 16S 1 Produs la comanda 4,67 € tva inclus not available
add_circle Adaugă in coș
EXT-BES-FD-10-20S 10 20S 1 Produs la comanda 6,24 € tva inclus not available
add_circle Adaugă in coș
EXT-BES-FD-12-20S 12 20S 1 Produs la comanda 7,91 € tva inclus not available
add_circle Adaugă in coș
EXT-BES-FD-12-25S 12 25S 1 Produs la comanda 8,88 € tva inclus not available
add_circle Adaugă in coș
EXT-BES-FD-16-25S 16 25S 1 Produs la comanda 15,03 € tva inclus not available
add_circle Adaugă in coș
EXT-BES-FD-16-30S 16 30S 1 Produs la comanda 15,50 € tva inclus not available
add_circle Adaugă in coș
EXT-BES-FD-20-38S 20 38S 1 Produs la comanda 25,23 € tva inclus not available
add_circle Adaugă in coș
