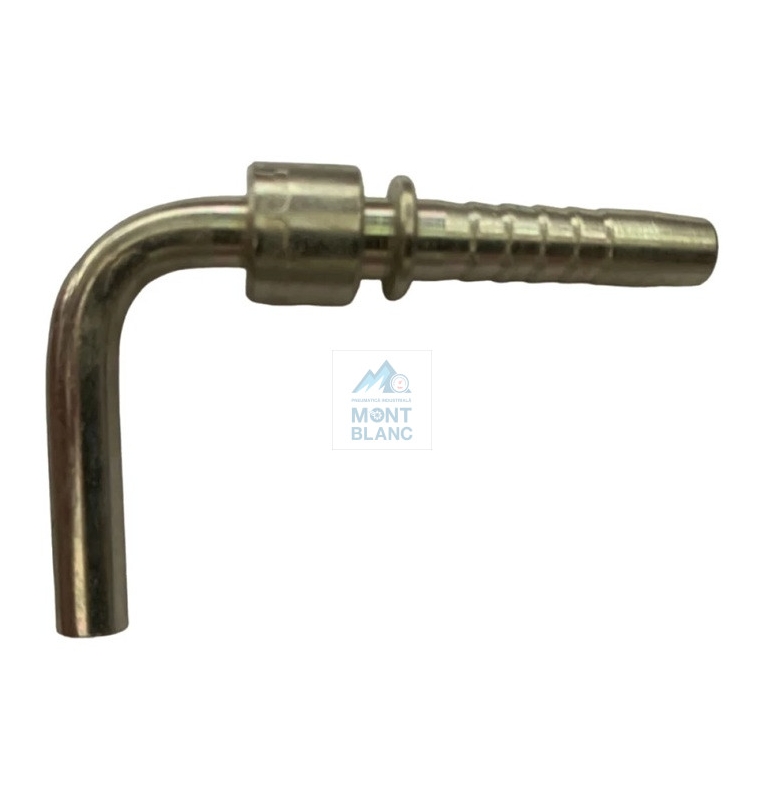

• Extremitate Cot 90° Hidraulică Serie Grea – BES DIN 2353

Extremitate Cot 90° Hidraulică Serie Grea – BES DIN 2353

Extremitate cot 90° hidraulică serie grea (BES), conform standardului DIN 2353. Fabricată din oțel carbon forjat, galvanizat anticoroziv. Disponibilă în 12 variante – mărimi 4 până la 20, tuburi de la 8S la 38S. Reprezintă capătul cu cot la 90° (țeavă liberă, fără filet) care se sertizează pe furtunul hidraulic și se conectează ulterior cu o piuliță DKO și inel de etanșare la sistemele DIN 24°. Cotul la 90° permite schimbarea direcției furtunului în spații restrânse. Seria grea (S) cu pereți groși este destinată sistemelor hidraulice de înaltă presiune.

EXT-BES-F9-04-8S
Marime: 4
Marime tub: 8S
Livrare la termen
10,90 €
Cu TVA

Extremitate Cot 90° Hidraulică Serie Grea – BES (DIN 2353)

Extremitatea cot 90° hidraulică serie grea (BES) este un racord de tip capăt liber cu unghi de 90° (țeavă fără filet), conform standardului DIN 2353. Se sertizează pe furtunul hidraulic și formează capătul cu cot al asamblării, urmând să fie conectat la sistemul DIN 24° prin intermediul unei piulițe DKO și a unui inel de etanșare (sau O-ring).

Cotul la 90° permite schimbarea direcției furtunului hidraulic în spații restrânse. Seria S (Heavy / Grea) are pereți mai groși și rezistență structurală sporită, fiind destinată sistemelor hidraulice cu presiuni de lucru ridicate și solicitări mecanice intense.

Caracteristici tehnice

  • Tip racord: Extremitate Cot 90° Serie Grea – BES
  • Standard: DIN 2353
  • Tip capăt: cot 90°, liber (țeavă fără filet)
  • Serie: S (Heavy / Grea) – presiuni ridicate
  • Material: oțel carbon forjat
  • Suprafață: galvanizat anticoroziv
  • Montaj: prin sertizare pe furtun hidraulic
  • Asociere: cu piuliță DKO și inel de etanșare serie S

Tabel dimensiuni – toate variantele disponibile

Mărime Ø tub inch Ø tub mm Tub DIN ØD (mm) Ød1 (mm) H (mm) L (mm) K (mm) Ød (mm)
4 1/4" 6 8 S 8 5 28 55,3 39 4
4 1/4" 6 10 S 10 7 31 58,3 42 4
5 5/16" 8 12 S 12 8 35 63,5 45 5,5
6 3/8" 10 14 S 14 10 38 66,5 52 7
8 1/2" 13 14 S 14 10 39 69 52 10
8 1/2" 13 16 S 16 12 42 72 55 10
10 5/8" 16 20 S 20 15 48 81 65 12,5
12 3/4" 19 20 S 20 15 49 88 65 15,5
12 3/4" 19 25 S 25 20 57,5 96,5 75,5 15,5
16 1" 25 25 S 25 20 58 110,5 75,5 20
16 1" 25 30 S 30 24 67 119,5 87 20
20 1 1/4" 32 38 S 38 30 83 143 105 26

Legendă: ØD = diametru exterior țeavă | Ød1 = diametru interior | H = înălțime | L = lungime totală | K = lățime cot | Ød = diametru canal

Utilizare în hidraulică

  • Capăt cot 90° liber pentru asamblarea furtunurilor hidraulice DIN 2353 serie grea
  • Se cuplează la sistemul DIN 24° prin piuliță DKO și inel de etanșare
  • Schimbarea direcției furtunului la 90° în spații restrânse
  • Sisteme hidraulice de înaltă presiune pe utilaje grele de construcții
  • Confecționare tronsoane de furtun hidraulic cu schimbare de direcție

Serie S (Grea) vs Serie L (Ușoară)

  • Serie S (Grea) – pereți mai groși, presiuni ridicate (ex: 12S, 20S)
  • Serie L (Ușoară) – pereți mai subțiri, presiuni moderate (ex: 12L, 22L)
  • Seria S suportă presiuni de lucru semnificativ mai mari decât seria L
  • BES (serie S) se asociază cu piulițe și inele de etanșare serie S

De ce să alegi această extremitate hidraulică?

  • Cot 90° – schimbare de direcție compactă a furtunului
  • Serie S – pereți groși, rezistent la presiuni ridicate
  • Oțel carbon forjat, galvanizat anticoroziv
  • Conform DIN 2353 – compatibilitate universală cu sistemele DIN 24° serie grea
  • Gamă completă mărimi 4–20, permanentă în stoc
  • Livrare rapidă în toată România
    Dimensiuni Extremitate Cot 90° Hidraulică Serie Grea – BES DIN 2353
EXT-BES-F9-04-8S

Tabel produse
Dacă nu găsiți un produs în tabelul de mai jos, este posibil ca acesta să facă parte din gama noastră, fără a fi afișat pe site.

Informații: [email protected] Tel:+4.0232.230.200

Caută in lista de produse
Marime: 4 5 6 8 10 12 16 20
Marime tub: 8S 10S 12S 14S 16S 20S 25S 30S 38S
Cod produs Marime Marime tub Cantitate minimă Cantitate (0) Preț Reduceri de volum #
EXT-BES-F9-04-8S 4 8S 1 Produs la comanda 10,90 € tva inclus not available
add_circle Adaugă in coș
EXT-BES-F9-04-10S 4 10S 1 Produs la comanda 11,98 € tva inclus not available
add_circle Adaugă in coș
EXT-BES-F9-05-12S 5 12S 1 Produs la comanda 14,06 € tva inclus not available
add_circle Adaugă in coș
EXT-BES-F9-06-14S 6 14S 1 Produs la comanda 25,54 € tva inclus not available
add_circle Adaugă in coș
EXT-BES-F9-08-14S 8 14S 1 Produs la comanda 25,93 € tva inclus not available
add_circle Adaugă in coș
EXT-BES-F9-08-16S 8 16S 1 Produs la comanda 21,89 € tva inclus not available
add_circle Adaugă in coș
EXT-BES-F9-10-20S 10 20S 1 Produs la comanda 27,44 € tva inclus not available
add_circle Adaugă in coș
EXT-BES-F9-12-20S 12 20S 1 Produs la comanda 33,60 € tva inclus not available
add_circle Adaugă in coș
EXT-BES-F9-12-25S 12 25S 1 Produs la comanda 48,25 € tva inclus not available
add_circle Adaugă in coș
EXT-BES-F9-16-25S 16 25S 1 Produs la comanda 69,45 € tva inclus not available
add_circle Adaugă in coș
EXT-BES-F9-16-30S 16 30S 1 Produs la comanda 77,65 € tva inclus not available
add_circle Adaugă in coș
EXT-BES-F9-20-38S 20 38S 1 Produs la comanda 137,86 € tva inclus not available
add_circle Adaugă in coș
