Extremitate (Belbes) Dreaptă Hidraulică Serie Ușoară – BEL DIN 2353

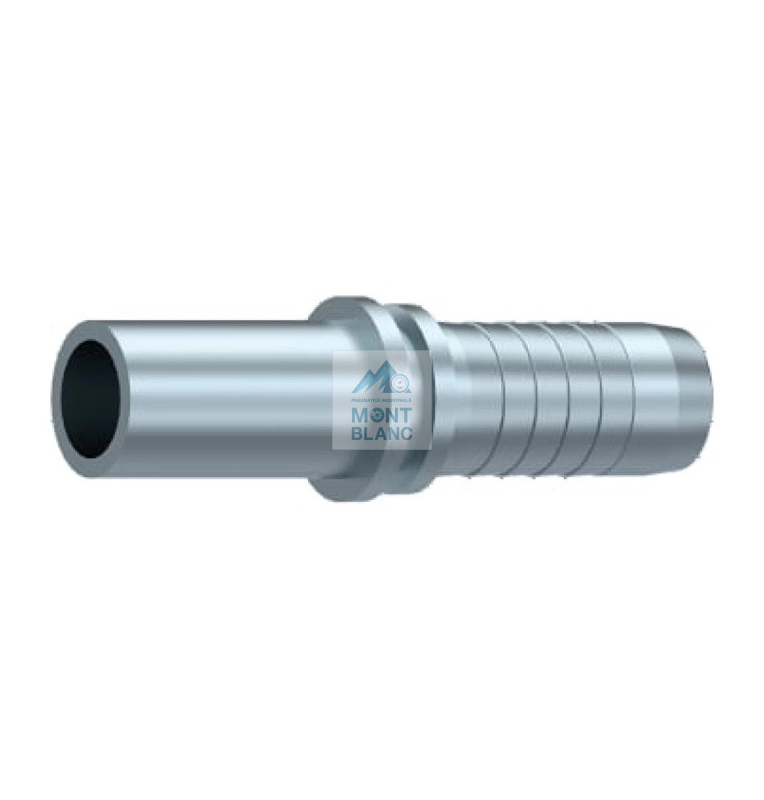

Extremitate dreaptă hidraulică serie ușoară (BEL), conform standardului DIN 2353. Fabricată din oțel carbon forjat, galvanizat anticoroziv. Disponibilă în 11 variante – mărimi 4 până la 24, tuburi de la 6L la 42L. Reprezintă capătul drept (țeavă liberă, fără filet) care se sertizează pe furtunul hidraulic și se conectează ulterior cu o piuliță DKO și inel de etanșare la sistemele DIN 24°. Folosită pe scară largă în instalațiile hidraulice mobile și industriale conform DIN 2353 serie ușoară.

EXT-BES-FD-04-8L
Marime: 4
Marime tub: 8L
Livrare la termen
2,57 €
Cu TVA

Extremitate Dreaptă Hidraulică Serie Ușoară – BEL (DIN 2353)

Extremitatea dreaptă hidraulică serie ușoară (BEL) este un racord de tip capăt liber (țeavă dreaptă fără filet), conform standardului DIN 2353. Se sertizează pe furtunul hidraulic și formează capătul drept al asamblării, urmând să fie conectat la sistemul DIN 24° prin intermediul unei piulițe DKO și a unui inel de etanșare (sau O-ring).

Este o componentă de bază în asamblarea furtunurilor hidraulice, oferind un capăt neutru, drept, ce permite cuplarea ulterioară prin elementele de etanșare DIN. Seria L (Light / Ușoară) este destinată presiunilor moderate, cu gabarit compact.

Caracteristici tehnice

  • Tip racord: Extremitate Dreaptă Serie Ușoară – BEL
  • Standard: DIN 2353
  • Tip capăt: drept, liber (țeavă fără filet)
  • Serie: L (Light / Ușoară)
  • Material: oțel carbon forjat
  • Suprafață: galvanizat anticoroziv
  • Montaj: prin sertizare pe furtun hidraulic
  • Asociere: cu piuliță DKO și inel de etanșare serie L

Tabel dimensiuni – toate variantele disponibile

Mărime Ø tub inch Ø tub mm Tub DIN ØD (mm) Ød (mm) H (mm) L (mm) M (mm)
4 1/4" 6 6 L 6 4 28,7 56 22
4 1/4" 6 8 L 8 4 28,7 56 22
5 5/16" 8 10 L 10 5,5 31 59,5 23
6 3/8" 10 10 L 10 7 31 59,5 23
6 3/8" 10 12 L 12 7 31 59,5 23
8 1/2" 13 15 L 15 10 34 64 25
10 5/8" 16 18 L 18 12,5 35 68 26
12 3/4" 19 22 L 22 15,5 38,5 77,5 28
16 1" 25 28 L 28 20 41 93,5 30
20 1 1/4" 32 35 L 35 26 47,5 107,5 36
24 1 1/2" 38 42 L 42 32 51,5 121,5 40

Legendă: ØD = diametru exterior țeavă | Ød = diametru interior canal | H = înălțime | L = lungime totală | M = lungime țeavă liberă

Utilizare în hidraulică

  • Capăt drept liber pentru asamblarea furtunurilor hidraulice DIN 2353
  • Se cuplează la sistemul DIN 24° prin piuliță DKO și inel de etanșare
  • Instalații hidraulice mobile pe utilaje agricole și de construcții
  • Sisteme hidraulice industriale conform DIN 2353 serie ușoară
  • Confecționare tronsoane de furtun hidraulic la lungimi personalizate

Serie L (Ușoară) vs Serie S (Grea)

  • Serie L (Ușoară) – pereți mai subțiri, gabarit redus, presiuni moderate (ex: 12L, 22L)
  • Serie S (Grea) – pereți mai groși, presiuni ridicate (ex: 12S, 22S)
  • Folosiți aceeași serie consistent în toată asamblarea
  • BEL (serie L) se asociază cu piulițe și inele de etanșare serie L

De ce să alegi această extremitate hidraulică?

  • Capăt drept neutru – flexibilitate maximă la asamblare
  • Serie L – gabarit compact pentru presiuni moderate
  • Oțel carbon forjat, galvanizat anticoroziv
  • Conform DIN 2353 – compatibilitate universală cu sistemele DIN 24°
  • Gamă completă mărimi 4–24, permanentă în stoc
  • Livrare rapidă în toată România
    Dimensiuni Extremitate (belbes) Dreaptă Hidraulică Serie Ușoară – BEL DIN 2353
EXT-BES-FD-04-8L

Tabel produse
Dacă nu găsiți un produs în tabelul de mai jos, este posibil ca acesta să facă parte din gama noastră, fără a fi afișat pe site.

Informații: [email protected] Tel:+4.0232.230.200

Caută in lista de produse
Marime: 4 5 6 8 10 12 16 20 24
Marime tub: 6L 8L 10L 12L 15L 18L 22L 28L 35L 42L
Cod produs Marime Marime tub Cantitate minimă Cantitate (0) Preț Reduceri de volum #
EXT-BES-FD-04-6L 4 6L 1 Produs la comanda 2,96 € tva inclus not available
add_circle Adaugă in coș
EXT-BES-FD-04-8L 4 8L 1 Produs la comanda 2,57 € tva inclus not available
add_circle Adaugă in coș
EXT-BES-FD-05-10L 5 10L 1 Produs la comanda 2,93 € tva inclus not available
add_circle Adaugă in coș
EXT-BES-FD-06-10L 6 10L 1 Produs la comanda 3,67 € tva inclus not available
add_circle Adaugă in coș
EXT-BES-FD-06-12L 6 12L 1 Produs la comanda 2,69 € tva inclus not available
add_circle Adaugă in coș
EXT-BES-FD-08-15L 8 15L 1 Produs la comanda 4,34 € tva inclus not available
add_circle Adaugă in coș
EXT-BES-FD-10-18L 10 18L 1 Produs la comanda 5,88 € tva inclus not available
add_circle Adaugă in coș
EXT-BES-FD-12-22L 12 22L 1 Produs la comanda 7,22 € tva inclus not available
add_circle Adaugă in coș
EXT-BES-FD-16-28L 16 28L 1 Produs la comanda 12,58 € tva inclus not available
add_circle Adaugă in coș
EXT-BES-FD-20-35L 20 35L 1 Produs la comanda 22,35 € tva inclus not available
add_circle Adaugă in coș
EXT-BES-FD-24-42L 24 42L 1 Produs la comanda 38,60 € tva inclus not available
add_circle Adaugă in coș
