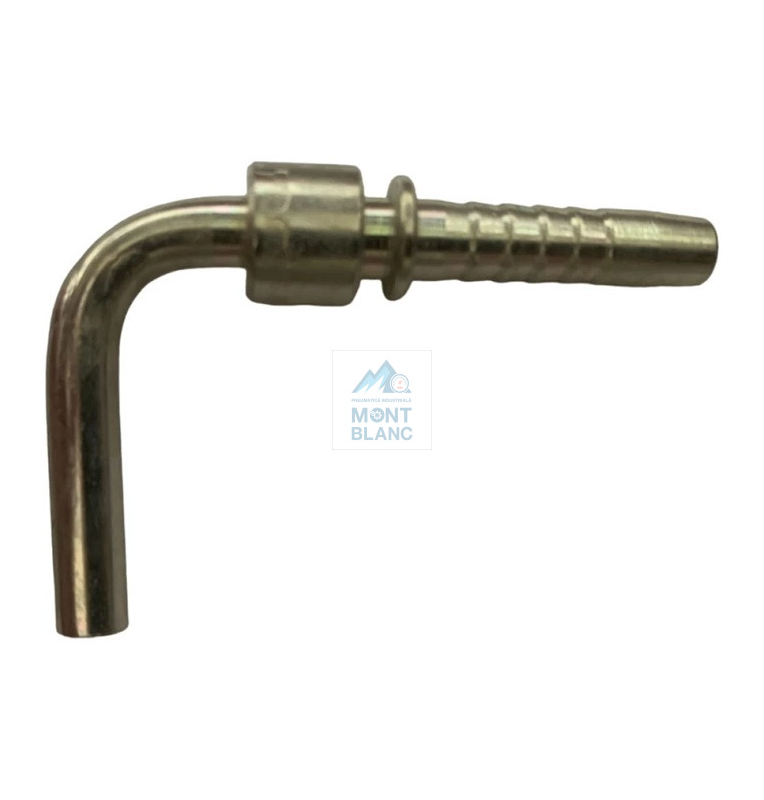

• Extremitate Cot 90° Hidraulică Serie Ușoară – BEL (Belbes) DIN 2353

Extremitate Cot 90° Hidraulică Serie Ușoară – BEL (Belbes) DIN 2353

Extremitate cot 90° hidraulică serie ușoară (BEL), conform standardului DIN 2353. Fabricată din oțel carbon forjat, galvanizat anticoroziv. Disponibilă în 10 variante – mărimi 4 până la 24, tuburi de la 6L la 42L. Reprezintă capătul cu cot la 90° (țeavă liberă, fără filet) care se sertizează pe furtunul hidraulic și se conectează ulterior cu o piuliță DKO și inel de etanșare la sistemele DIN 24°. Cotul la 90° permite schimbarea direcției furtunului în spații restrânse. Folosită în instalațiile hidraulice mobile și industriale DIN 2353 serie ușoară.

EXT-BES-F9-04-6L
Marime: 4
Marime tub: 6L
Livrare la termen
12,86 €
Cu TVA

Extremitate Cot 90° Hidraulică Serie Ușoară – BEL (DIN 2353)

Extremitatea cot 90° hidraulică serie ușoară (BEL) este un racord de tip capăt liber cu unghi de 90° (țeavă fără filet), conform standardului DIN 2353. Se sertizează pe furtunul hidraulic și formează capătul cu cot al asamblării, urmând să fie conectat la sistemul DIN 24° prin intermediul unei piulițe DKO și a unui inel de etanșare (sau O-ring).

Cotul la 90° permite schimbarea direcției furtunului hidraulic în spații restrânse, reducând tensiunile mecanice pe furtun. Este o componentă de bază în asamblarea furtunurilor hidraulice. Seria L (Light / Ușoară) este destinată presiunilor moderate, cu gabarit compact.

Caracteristici tehnice

  • Tip racord: Extremitate Cot 90° Serie Ușoară – BEL
  • Standard: DIN 2353
  • Tip capăt: cot 90°, liber (țeavă fără filet)
  • Serie: L (Light / Ușoară)
  • Material: oțel carbon forjat
  • Suprafață: galvanizat anticoroziv
  • Montaj: prin sertizare pe furtun hidraulic
  • Asociere: cu piuliță DKO și inel de etanșare serie L

Tabel dimensiuni – toate variantele disponibile

Mărime Ø tub inch Ø tub mm Tub DIN ØD (mm) Ød1 (mm) H (mm) L (mm) K (mm) Ød (mm)
4 1/4" 6 6 L 6 4 26 53,3 36 4
4 1/4" 6 8 L 8 5 28 55,3 39 4
5 5/16" 8 10 L 10 7 31,5 60 42 5,5
6 3/8" 10 10 L 10 7 31,5 60 42 7
6 3/8" 10 12 L 12 8 35 63,5 45 7
8 1/2" 13 15 L 15 11 39 69 52,5 10
10 5/8" 16 18 L 18 15 45 78 58 12,5
12 3/4" 19 22 L 22 17 49 88 65 15,5
20 1 1/4" 32 35 L 35 29 74 134 95 26
24 1 1/2" 38 42 L 42 36 93 163 118 32

Legendă: ØD = diametru exterior țeavă | Ød1 = diametru interior | H = înălțime | L = lungime totală | K = lățime cot | Ød = diametru canal

Utilizare în hidraulică

  • Capăt cot 90° liber pentru asamblarea furtunurilor hidraulice DIN 2353
  • Se cuplează la sistemul DIN 24° prin piuliță DKO și inel de etanșare
  • Schimbarea direcției furtunului la 90° în spații restrânse
  • Instalații hidraulice mobile pe utilaje agricole și de construcții
  • Confecționare tronsoane de furtun hidraulic cu schimbare de direcție

Serie L (Ușoară) vs Serie S (Grea)

  • Serie L (Ușoară) – pereți mai subțiri, gabarit redus, presiuni moderate (ex: 12L, 22L)
  • Serie S (Grea) – pereți mai groși, presiuni ridicate (ex: 12S, 22S)
  • Folosiți aceeași serie consistent în toată asamblarea
  • BEL (serie L) se asociază cu piulițe și inele de etanșare serie L

De ce să alegi această extremitate hidraulică?

  • Cot 90° – schimbare de direcție compactă a furtunului
  • Serie L – gabarit compact pentru presiuni moderate
  • Oțel carbon forjat, galvanizat anticoroziv
  • Conform DIN 2353 – compatibilitate universală cu sistemele DIN 24°
  • Gamă completă mărimi 4–24, permanentă în stoc
  • Livrare rapidă în toată România
    Dimensiuni Extremitate Cot 90° Hidraulică Serie Ușoară – BEL DIN 2353
EXT-BES-F9-04-6L

Tabel produse
Dacă nu găsiți un produs în tabelul de mai jos, este posibil ca acesta să facă parte din gama noastră, fără a fi afișat pe site.

Informații: [email protected] Tel:+4.0232.230.200

Caută in lista de produse
Marime: 4 5 6 8 10 12 20 24
Marime tub: 6L 8L 10L 12L 15L 18L 22L 35L 42L
Cod produs Marime Marime tub Cantitate minimă Cantitate (0) Preț Reduceri de volum #
EXT-BES-F9-04-6L 4 6L 1 Produs la comanda 12,86 € tva inclus not available
add_circle Adaugă in coș
EXT-BES-F9-04-8L 4 8L 1 Produs la comanda 10,90 € tva inclus not available
add_circle Adaugă in coș
EXT-BES-F9-05-10L 5 10L 1 Produs la comanda 12,90 € tva inclus not available
add_circle Adaugă in coș
EXT-BES-F9-06-10L 6 10L 1 Produs la comanda 12,77 € tva inclus not available
add_circle Adaugă in coș
EXT-BES-F9-06-12L 6 12L 1 Produs la comanda 13,02 € tva inclus not available
add_circle Adaugă in coș
EXT-BES-F9-08-15L 8 15L 1 Produs la comanda 17,48 € tva inclus not available
add_circle Adaugă in coș
EXT-BES-F9-10-18L 10 18L 1 Produs la comanda 26,17 € tva inclus not available
add_circle Adaugă in coș
EXT-BES-F9-12-22L 12 22L 1 Produs la comanda 35,48 € tva inclus not available
add_circle Adaugă in coș
EXT-BES-F9-20-35L 20 35L 1 Produs la comanda 111,48 € tva inclus not available
add_circle Adaugă in coș
EXT-BES-F9-24-42L 24 42L 1 Produs la comanda 222,58 € tva inclus not available
add_circle Adaugă in coș
