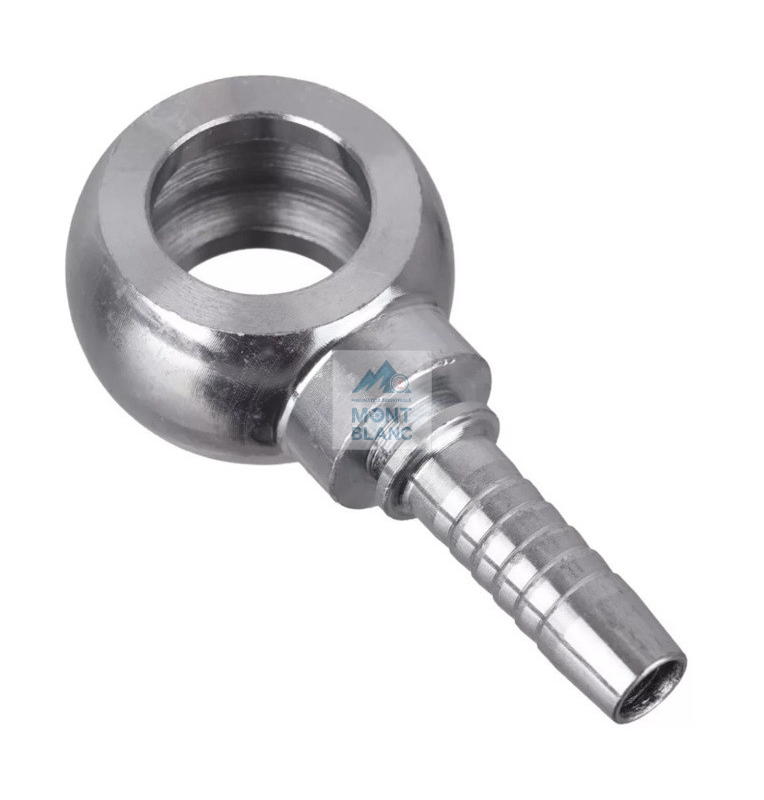

Banjo Hidraulic Metric Drept Orientabil – M12–M22
Racord banjo hidraulic metric drept orientabil, cu filet metric și cap sferic orientabil (rotativ). Fabricat din oțel carbon forjat, galvanizat anticoroziv. Disponibil în 9 variante – mărimi 4 până la 8, filete de la M12×1,5 la M22×1,5. Racordul banjo permite conectarea furtunului hidraulic printr-un șurub gol (bolt banjo), oferind o conexiune orientabilă la 360° – ideală acolo unde direcția furtunului trebuie ajustată după montaj. Folosit pe scară largă în sistemele hidraulice și de lubrifiere pe utilaje și instalații industriale cu porturi metrice.
Banjo Hidraulic Metric Drept Orientabil – Filet Metric
Racordul banjo hidraulic metric drept orientabil este un fiting special cu cap sferic care permite o conexiune orientabilă la 360° a furtunului hidraulic. Se montează printr-un șurub gol (bolt banjo) cu filet metric care străbate inelul banjo și se înșurubează în portul filetat, permițând fluidului să treacă prin orificiile transversale ale șurubului.
Avantajul principal al sistemului banjo este flexibilitatea de orientare: furtunul poate fi poziționat în orice direcție înainte de strângerea finală a șurubului, ceea ce îl face ideal pentru spații înguste sau pentru aplicații unde direcția conexiunii trebuie ajustată precis. Filetul metric M×1,5 asigură compatibilitatea cu porturile metrice DIN.
Caracteristici tehnice
- Tip racord: Banjo Metric Drept Orientabil (Esferico)
- Filet: metric M×1,5
- Orientare: 360° rotativ înainte de strângere
- Montaj: prin șurub gol (bolt banjo)
- Material: oțel carbon forjat
- Suprafață: galvanizat anticoroziv
- Conectare furtun: prin sertizare pe furtun hidraulic
Tabel dimensiuni – toate variantele disponibile
| Mărime | Ø tub inch | Ø tub mm | Filet bolt | ØD (mm) | H (mm) | L (mm) | S (mm) |
|---|---|---|---|---|---|---|---|
| 4 | 1/4" | 6 | M12×1,5 | 21 | 21 | 48 | 12 |
| 4 | 1/4" | 6 | M14×1,5 | 23 | 23 | 50 | 14 |
| 5 | 5/16" | 8 | M14×1,5 | 23,5 | 23,5 | 52 | 14 |
| 5 | 5/16" | 8 | M16×1,5 | 26,5 | 26,5 | 55 | 16 |
| 6 | 3/8" | 10 | M16×1,5 | 26,5 | 26,5 | 55 | 16 |
| 6 | 3/8" | 10 | M18×1,5 | 28,5 | 28,5 | 57 | 20 |
| 8 | 1/2" | 13 | M18×1,5 | 29 | 29 | 59 | 20 |
| 8 | 1/2" | 13 | M20×1,5 | 29 | 29 | 59 | 22 |
| 8 | 1/2" | 13 | M22×1,5 | 29 | 29 | 59 | 22 |
Legendă: ØD = diametru cap banjo | H = înălțime | L = lungime totală | S = lățime cheie bolt
Utilizare în hidraulică
- Racordarea orientabilă a furtunurilor hidraulice la pompe, motoare, cilindri
- Aplicații unde direcția furtunului trebuie ajustată după montaj
- Sisteme de lubrifiere și ungere sub presiune cu porturi metrice
- Instalații hidraulice în spații înguste cu acces limitat
- Conectare la porturi filetate metrice cu orientare liberă a furtunului
Cum funcționează un racord banjo?
- Inelul banjo (cap sferic) se montează liber pe portul filetat
- Șurubul gol (bolt) trece prin inel și se înșurubează în port
- Fluidul trece prin orificiile transversale ale șurubului în furtun
- Înainte de strângere, inelul se poate roti la 360° pentru orientare
- După strângere, conexiunea devine etanșă și fixă
De ce să alegi acest racord banjo?
- Orientare 360° – flexibilitate maximă la montaj
- Cap sferic – conexiune etanșă și orientabilă
- Filet metric M×1,5 – compatibilitate cu porturile metrice DIN
- Oțel carbon forjat, galvanizat anticoroziv
- Gamă completă mărimi 4–8, permanentă în stoc
- Livrare rapidă în toată România
BNJ-MTR-FD-04-1215
Tabel produse
Dacă nu găsiți un produs în tabelul de mai jos, este posibil ca acesta să facă parte din gama noastră, fără a fi afișat pe site.
