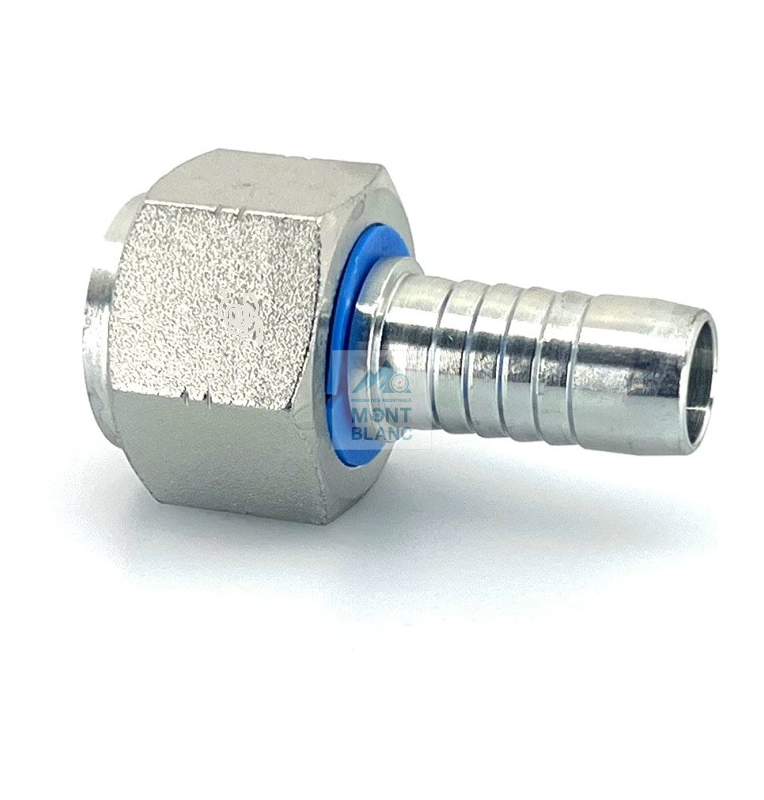

Fiting Hidraulic ORFS Feminin Drept Interlock J1453
Fiting hidraulic ORFS Feminin Drept (O-Ring Face Seal) Interlock, cu piuliță liberă și filet american UNF, conform SAE J1453. Fabricat din oțel carbon forjat, galvanizat anticoroziv. Disponibil în 3 variante – mărimi 12 până la 20, filete de la 1³⁄₁₆" la 1¹¹⁄₁₆". Sistemul ORFS realizează etanșarea printr-un O-ring pe fața frontală plată, oferind cea mai bună etanșare împotriva scurgerilor și vibrațiilor. Versiunea Interlock este destinată furtunurilor spiralate de înaltă presiune (4SH, R13-R15). Folosit în sistemele hidraulice exigente.
Fiting Hidraulic ORFS Feminin Drept Interlock (SAE J1453)
Fitingul hidraulic ORFS Feminin Drept (O-Ring Face Seal) Interlock este un racord cu filet american UNF și piuliță liberă, conform standardului SAE J1453. Sistemul ORFS (O-Ring Face Seal) realizează etanșarea printr-un O-ring montat pe fața frontală plată a racordului, nu pe con — această soluție oferă cea mai bună rezistență la scurgeri și vibrații dintre toate tipurile de racorduri hidraulice.
Versiunea Interlock se sertizează cu o bucșă care se blochează mecanic pe armătura furtunului spiralat, asigurând o reținere superioară la presiunile foarte mari din sistemele hidraulice grele (furtunuri EN 856-4SH și SAE 100 R13-R15). ORFS este preferat în aplicațiile critice unde etanșeitatea este esențială.
Caracteristici tehnice
- Tip racord: ORFS Feminin Drept (O-Ring Face Seal) – Interlock
- Standard: SAE J1453
- Etanșare: O-ring pe față frontală plată – etanșare elastomerică superioară
- Filet: UNF american
- Piuliță: liberă / separabilă
- Sistem: Interlock – pentru furtun spiralat de înaltă presiune
- Material: oțel carbon forjat
- Suprafață: galvanizat anticoroziv
- Montaj: prin sertizare cu bucșă Interlock pe furtun hidraulic
Tabel dimensiuni – toate variantele disponibile
| Mărime | Ø tub inch | Ø tub mm | Filet UNF | CH1 (mm) | M (mm) | H (mm) | Ød (mm) | L (mm) | CH (mm) |
|---|---|---|---|---|---|---|---|---|---|
| 12 | 3/4" | 19 | 1³⁄₁₆" | 30 | 14,5 | 40 | 14 | 102 | 36 |
| 16 | 1" | 25 | 1⁷⁄₁₆" | 36 | 15 | 44,5 | 19 | 117,5 | 41 |
| 20 | 1 1/4" | 32 | 1¹¹⁄₁₆" | 41 | 15 | 46,7 | 25 | 135 | 50 |
Legendă: CH1 = lățime cheie corp | M = adâncime | H = înălțime | Ød = diametru interior canal | L = lungime totală | CH = lățime cheie piuliță
Ce înseamnă „ORFS" și „Interlock"?
- ORFS (O-Ring Face Seal) – etanșare prin O-ring pe față plată, cea mai etanșă conexiune hidraulică
- Rezistență la vibrații – ideală pentru aplicații critice cu solicitări dinamice
- Interlock – bucșa se blochează mecanic pe armătura furtunului spiralat
- Pentru furtun 4SH / R13-R15 – furtunuri de mare capacitate, înaltă presiune
Utilizare în hidraulică
- Racordarea furtunurilor hidraulice spiralate la porturi ORFS
- Aplicații critice unde etanșeitatea perfectă este obligatorie
- Sisteme hidraulice de înaltă presiune cu vibrații intense
- Furtunuri EN 856-4SH și SAE 100 R13-R15
- Utilaje grele, prese hidraulice, echipamente mobile exigente
De ce să alegi acest fiting hidraulic?
- ORFS – cea mai bună etanșare împotriva scurgerilor și vibrațiilor
- Sistem Interlock – reținere mecanică superioară la presiuni mari
- O-ring frontal – etanșare elastomerică fiabilă
- Piuliță liberă – flexibilitate maximă la montaj
- Conform SAE J1453 – standard recunoscut internațional
- Oțel carbon forjat, galvanizat anticoroziv, livrare rapidă în toată România
FIT-ORS-FD-IL-12-1316
Tabel produse
Dacă nu găsiți un produs în tabelul de mai jos, este posibil ca acesta să facă parte din gama noastră, fără a fi afișat pe site.
Informații: [email protected] Tel:+4.0232.230.200
Caută in lista de produse |
|
|---|---|
| Dimensiuni filet: | 1"3/16 1"7/16 1"11/16 |
| Marime: | 12 16 20 |
| Cod produs | Marime | Dimensiuni filet | Cantitate minimă | Cantitate (0) | Preț | Reduceri de volum | # |
|---|---|---|---|---|---|---|---|
