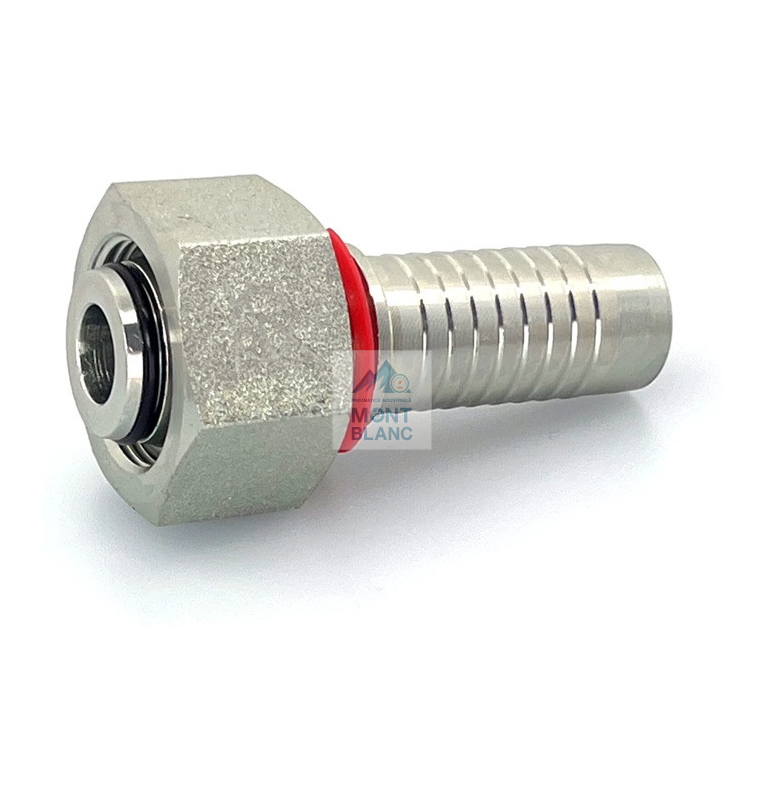

Fiting Metric Feminin Drept 24° O-Ring Grea DKOS
Fiting hidraulic Metric Feminin Drept con 24° cu O-Ring Serie Grea (DKOS) Interlock, cu piuliță liberă și filet metric, conform DIN 3865 (seria S). Fabricat din oțel carbon forjat, galvanizat anticoroziv. Disponibil în 3 variante – mărimi 12 până la 20, filete de la M36×2 la M52×2. Etanșarea se realizează prin inel O-ring pe conul de 24°, oferind o etanșare superioară. Seria grea (S) cu pereți groși este destinată presiunilor ridicate. Versiunea Interlock este pentru furtunuri spiralate de înaltă presiune (4SH, R13-R15). Se asociază cu tatăl CES serie grea. Folosit în sistemele hidraulice grele.
Fiting Hidraulic Metric Feminin Drept 24° O-Ring Serie Grea DKOS Interlock (DIN 3865)
Fitingul hidraulic Metric Feminin Drept con 24° cu O-Ring Serie Grea (DKOS) Interlock este un racord cu filet metric, con de etanșare de 24°, inel O-ring și piuliță liberă, conform standardului DIN 3865 (seria S). Se asociază cu fitingul tată CES serie grea, etanșarea făcându-se prin O-ring-ul montat pe conul de 24°, care oferă o etanșare superioară contactului metal-metal simplu.
Seria S (Heavy / Grea) are pereți mai groși și rezistență structurală sporită, fiind destinată sistemelor hidraulice cu presiuni de lucru ridicate. Versiunea Interlock se sertizează cu o bucșă care se blochează mecanic pe armătura furtunului spiralat, asigurând o reținere superioară la presiunile foarte mari (furtunuri EN 856-4SH și SAE 100 R13-R15).
Caracteristici tehnice
- Tip racord: Metric Feminin Drept Con 24° O-Ring Serie Grea (DKOS) – Interlock
- Standard: DIN 3865 (seria S)
- Con de etanșare: 24° cu O-ring – etanșare elastomerică
- Filet: metric M×2 (serie grea)
- Piuliță: liberă / separabilă
- Serie: S (Heavy / Grea) – presiuni ridicate
- Sistem: Interlock – pentru furtun spiralat de înaltă presiune
- Material: oțel carbon forjat
- Suprafață: galvanizat anticoroziv
- Montaj: prin sertizare cu bucșă Interlock pe furtun hidraulic
Tabel dimensiuni – toate variantele disponibile
| Mărime | Ø tub inch | Ø tub mm | Tub DIN | Filet metric | CH (mm) | Ød (mm) | H (mm) | L (mm) | M (mm) |
|---|---|---|---|---|---|---|---|---|---|
| 12 | 3/4" | 19 | 25 S | M36×2 | 46 | 14 | 33,5 | 95,5 | 5 |
| 16 | 1" | 25 | 30 S | M42×2 | 50 | 19 | 39,5 | 112,5 | 6,5 |
| 20 | 1 1/4" | 32 | 38 S | M52×2 | 60 | 25 | 43,7 | 132 | 8,5 |
Legendă: Tub DIN = dimensiune tub serie S | CH = lățime cheie | Ød = diametru interior canal | H = înălțime | L = lungime totală | M = adâncime
Ce înseamnă „Interlock" și de ce contează?
- Blocare mecanică – bucșa se „încleștează" pe armătura furtunului spiralat
- Reținere superioară – rezistă la presiuni și impulsuri foarte mari fără desprindere
- Pentru furtun 4SH / R13-R15 – furtunuri de mare capacitate, înaltă presiune
- O-ring pe con 24° – etanșare elastomerică superioară
Serie S (Grea) vs Serie L (Ușoară)
- Serie S (Grea) – pereți mai groși, presiuni ridicate (ex: 25S, 38S)
- Serie L (Ușoară) – pereți mai subțiri, presiuni moderate
- Seria S suportă presiuni de lucru semnificativ mai mari decât seria L
- DKOS (serie S) se asociază cu tatăl CES serie grea
Utilizare în hidraulică
- Racordarea furtunurilor hidraulice spiralate la porturi metrice 24° serie grea
- Se asociază cu fitingul tată CES serie grea
- Sisteme hidraulice de înaltă presiune pe utilaje grele
- Furtunuri EN 856-4SH și SAE 100 R13-R15
- Aplicații cu vibrații unde etanșarea O-ring este obligatorie
De ce să alegi acest fiting hidraulic?
- Sistem Interlock – reținere mecanică superioară la presiuni mari
- O-ring pe con 24° – etanșare superioară, rezistentă la vibrații
- Serie S – pereți groși, rezistent la presiuni ridicate
- Piuliță liberă – flexibilitate maximă la montaj
- Conform DIN 3865 – compatibilitate cu sistemele metrice europene
- Oțel carbon forjat, galvanizat anticoroziv, livrare rapidă în toată România
FIT-MHL-FD-IL-12-362
Tabel produse
Dacă nu găsiți un produs în tabelul de mai jos, este posibil ca acesta să facă parte din gama noastră, fără a fi afișat pe site.
Informații: [email protected] Tel:+4.0232.230.200
Caută in lista de produse |
|
|---|---|
| Dimensiuni filet: | M36x2 M42x2 M52x2 |
| Marime: | 12 16 20 |
| Cod produs | Marime | Dimensiuni filet | Cantitate minimă | Cantitate (0) | Preț | Reduceri de volum | # |
|---|---|---|---|---|---|---|---|
