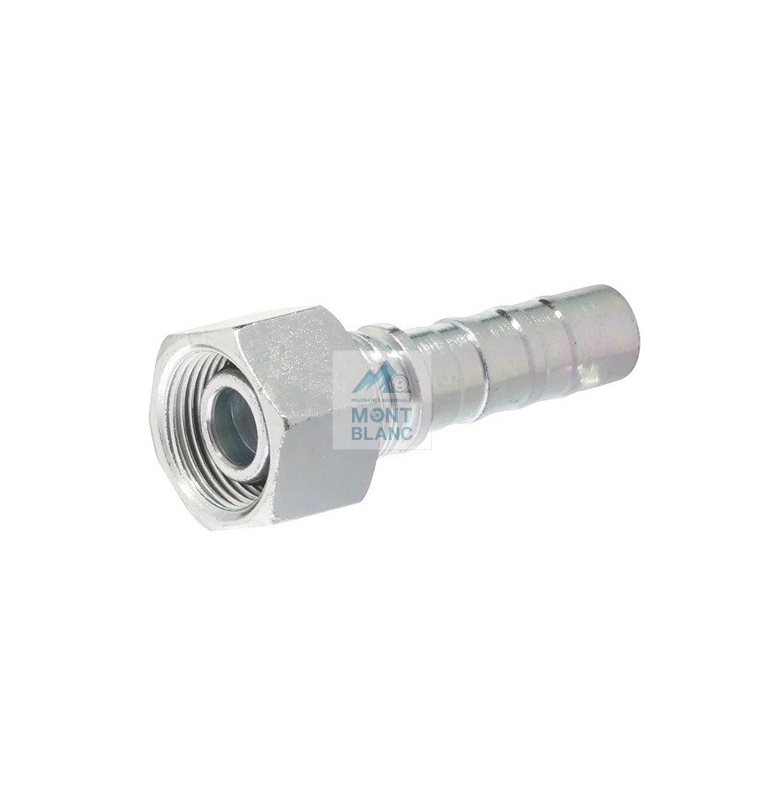

Fiting Hidraulic Metric Francez Feminin Drept 24° – DKF NF
Fiting hidraulic Metric Francez Feminin Drept 24° Gaz (DKF), cu piuliță liberă, con etanșare 24°, conform standardului francez NF (serie franceză gaz). Fabricat din oțel carbon forjat, galvanizat anticoroziv. Disponibil în 9 variante – mărimi 4 până la 16, filete metrice de la M20×1,5 la M45×1,5. Seria franceză gaz este specifică echipamentelor hidraulice de origine franceză, cu filete distincte față de standardul DIN german. Se asociază cu fitingul tată AGF francez. Folosit în sistemele hidraulice cu racorduri tip NF.
Fiting Hidraulic Metric Francez Feminin Drept 24° Gaz – DKF (NF Standard)
Fitingul hidraulic Metric Francez Feminin Drept 24° Gaz (DKF) este un racord cu filet metric, con de etanșare de 24° și piuliță liberă, conform standardului francez NF (Norme Française), denumit și „serie franceză gaz". Se asociază cu fitingul tată AGF francez, etanșarea realizându-se prin contactul conului de 24°.
Seria franceză gaz folosește combinații specifice de filet metric și diametru de tub care diferă de standardul DIN german. Este utilizată în special pe echipamente hidraulice de origine franceză. Piulița liberă permite orientarea furtunului înainte de strângerea finală.
Caracteristici tehnice
- Tip racord: Fiting Metric Francez Feminin Drept 24° Gaz – DKF
- Standard: NF (Norme Française) – serie franceză gaz
- Con de etanșare: 24° – etanșare metal-metal
- Filet: metric M×1,5 (serie franceză)
- Piuliță: liberă / separabilă
- Material: oțel carbon forjat
- Suprafață: galvanizat anticoroziv
- Montaj: prin sertizare pe furtun hidraulic
Tabel dimensiuni – toate variantele disponibile
| Mărime | Ø tub inch | Ø tub mm | Filet metric | ØF (mm) | CH (mm) | Ød (mm) | H (mm) | L (mm) | E (mm) |
|---|---|---|---|---|---|---|---|---|---|
| 4 | 1/4" | 6 | M20×1,5 | 24 | — | 4 | 29,7 | 58 | 1 |
| 5 | 5/16" | 8 | M20×1,5 | 24 | — | 5,5 | 30,5 | 60 | 1 |
| 6 | 3/8" | 10 | M20×1,5 | 24 | — | 7 | 30,5 | 60 | 1 |
| 6 | 3/8" | 10 | M24×1,5 | 30 | — | 7 | 30,5 | 60 | 1 |
| 8 | 1/2" | 13 | M24×1,5 | 30 | — | 10 | 31 | 61 | 1 |
| 8 | 1/2" | 13 | M30×1,5 | 36 | — | 10 | 35,5 | 67,5 | 2 |
| 10 | 5/8" | 16 | M30×1,5 | 36 | — | 12,5 | 36 | 71 | 2 |
| 12 | 3/4" | 19 | M36×1,5 | 42 | — | 15,5 | 39,5 | 80,5 | 2 |
| 16 | 1" | 25 | M45×1,5 | 55 | — | 20 | 39,5 | 92 | — |
Legendă: ØF = diametru exterior corp | Ød = diametru interior canal | H = înălțime | L = lungime totală | E = lungime corp
Serie franceză (NF) vs serie DIN germană
- Serie franceză (NF) – combinații specifice de filet și tub, pas 1,5 mm constant
- Serie DIN germană – standard diferit, cu serii L și S; pas 1,5 sau 2 mm
- Cele două serii nu sunt compatibile – filetele diferă chiar la diametre similare
- Verificați originea echipamentului (francez vs german) înainte de comandă
Utilizare în hidraulică
- Racordarea furtunurilor hidraulice la echipamente franceze cu porturi NF
- Se asociază cu fitingul tată AGF francez gaz
- Instalații hidraulice care respectă norma franceză gaz
- Utilaje agricole și de construcții franceze
- Service și înlocuire racorduri serie franceză uzate
De ce să alegi acest fiting hidraulic?
- Con 24° + piuliță liberă – etanșare sigură și montaj flexibil
- Serie franceză NF – compatibilitate cu echipamentele franceze
- Oțel carbon forjat, galvanizat anticoroziv
- Gamă completă mărimi 4–16, permanentă în stoc
- Livrare rapidă în toată România
