Fiting Hidraulic Metric Francez Tată 24° Gaz – AGF NF
Fiting hidraulic Metric Francez Tată 24° Gaz (AGF), con etanșare 24°, conform standardului francez NF (serie franceză gaz). Fabricat din oțel carbon forjat, galvanizat anticoroziv. Disponibil în 7 variante – mărimi 5 până la 16, filete metrice de la M20×1,5 la M45×1,5. Seria franceză gaz este specifică echipamentelor hidraulice de origine franceză, cu filete metrice distincte față de standardul DIN german. Folosit în sistemele hidraulice pe utilaje și instalații cu racorduri tip NF.
Fiting Hidraulic Metric Francez Tată 24° Gaz – AGF (NF Standard)

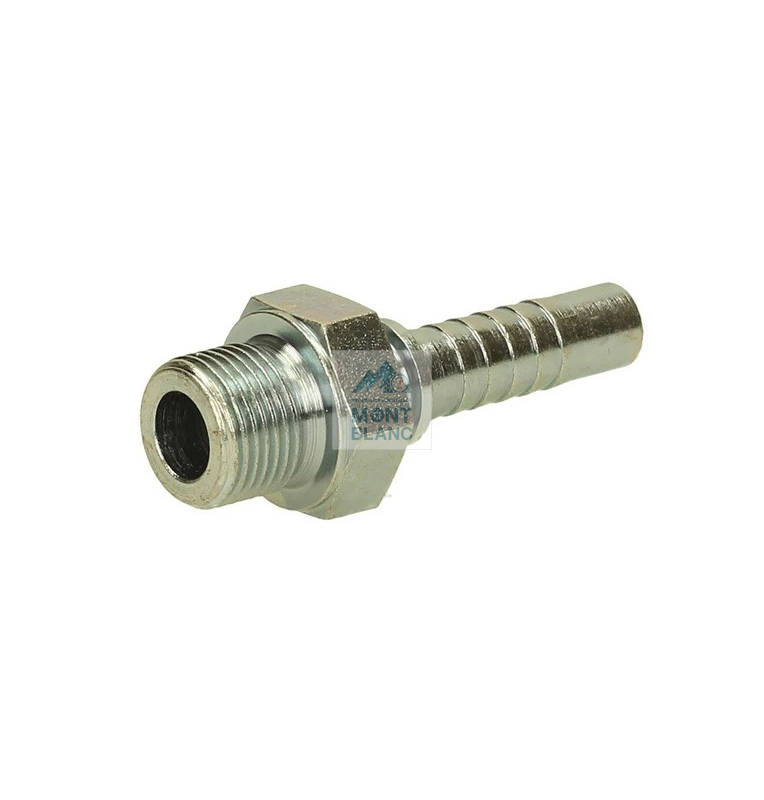

Fitingul hidraulic Metric Francez Tată 24° Gaz (AGF) este un racord cu filet metric și con de etanșare de 24°, conform standardului francez NF (Norme Française), denumit și „serie franceză gaz". Etanșarea se realizează prin contactul conului de 24° cu scaunul conic al racordului femelă (DKF francez), asigurând o conexiune sigură și robustă în sistemele hidraulice.
Seria franceză gaz folosește combinații specifice de filet metric și diametru de tub care diferă de standardul DIN german. Este utilizată în special pe echipamente hidraulice de origine franceză sau pe instalații care respectă norma NF. Înainte de achiziție, verificați că echipamentul utilizează efectiv seria franceză, nu DIN.
Caracteristici tehnice
- Tip racord: Fiting Metric Francez Tată 24° Gaz – AGF
- Standard: NF (Norme Française) – serie franceză gaz
- Con de etanșare: 24° – etanșare metal-metal
- Filet: metric M×1,5 (serie franceză)
- Material: oțel carbon forjat
- Suprafață: galvanizat anticoroziv
- Montaj: prin sertizare pe furtun hidraulic
Tabel dimensiuni – toate variantele disponibile
| Mărime | Ø tub inch | Ø tub mm | Filet metric | ØF (mm) | CH (mm) | Ød (mm) | H (mm) | L (mm) | E (mm) |
|---|---|---|---|---|---|---|---|---|---|
| 5 | 5/16" | 8 | M20×1,5 | 22 | — | 5,5 | 24,5 | 53 | 12 |
| 6 | 3/8" | 10 | M20×1,5 | 22 | — | 7 | 24,5 | 53 | 12 |
| 6 | 3/8" | 10 | M24×1,5 | 24 | — | 7 | 25,5 | 54 | 12 |
| 8 | 1/2" | 13 | M24×1,5 | 24 | — | 10 | 26 | 56 | 12 |
| 10 | 5/8" | 16 | M30×1,5 | 30 | — | 12,5 | 28,5 | 61,5 | 14 |
| 12 | 3/4" | 19 | M36×1,5 | 36 | — | 15,5 | 31 | 70 | 14 |
| 16 | 1" | 25 | M45×1,5 | 46 | — | 20 | 36 | 88,5 | 16 |
Legendă: ØF = diametru exterior corp | Ød = diametru interior canal | H = înălțime | L = lungime totală | E = lungime corp
Serie franceză (NF) vs serie DIN germană
- Serie franceză (NF) – combinații specifice de filet și tub, pas 1,5 mm constant
- Serie DIN germană – standard diferit, cu serii L și S; pas 1,5 sau 2 mm
- Cele două serii nu sunt compatibile – filetele diferă chiar la diametre similare
- Verificați originea echipamentului (francez vs german) înainte de comandă
Utilizare în hidraulică
- Echipamente hidraulice de origine franceză cu racorduri NF
- Instalații hidraulice care respectă norma franceză gaz
- Utilaje agricole și de construcții franceze
- Service și înlocuire racorduri serie franceză uzate
- Sisteme hidraulice cu porturi metrice franceze 24°
De ce să alegi acest fiting hidraulic?
- Con 24° – etanșare metalică sigură fără garnituri suplimentare
- Serie franceză NF – compatibilitate cu echipamentele franceze
- Oțel carbon forjat, galvanizat anticoroziv
- Gamă completă mărimi 5–16, permanentă în stoc
- Livrare rapidă în toată România
FIT-MFR-MA-05-2015
